Manilhas

FOTOS DE MANILHAS

DESCRIÇÃO DO PRODUTO

Acessório para movimentação ou fixação de carga, formado por duas partes facilmente desmontáveis consistindo em corpo e pino forjado em aço alloy rosqueável, ou porca e contra-pino. Utilizado para movimentação de cargas em geral (elevação, amarração, ponto de ancoragem, etc.), criando pontos de pega ou fixação com extrema praticidade e segurança.

As identificações são marcadas de forma legível e indelével, sem prejudicar as propriedades mecânicas da manilha. São elas: símbolo do fabricante, grau do aço (6 ou 8), carga máxima de trabalho em toneladas e código.

ORÇAMENTO

AVISO IMPORTANTE

NÃO UTILIZAR EM CANTOS VIVOS OU ARESTAS SEM AS DEVIDAS PROTEÇÕES; NÃO EXCEDER A CARGA DE TRABALHO.

VANTAGENS

  • A Tecnotextil disponibiliza no mercado dois tipos de manilhas: Grau 6 com fator de segurança de 6:1 e Grau 8 com fator de segurança de 4:1;
  • As manilhas Grau 8 têm menor dimensional e maior capacidade de carga, em relação às de Grau 6.

TABELAS TÉCNICAS


Manilha curva com pino porca e cupilha - Grau 6

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)S (mm)O (mm)Peso (kg)
236.2014.1/2"200184130115270396280237 ORÇAR
236.2025.1/8"300200150130320450300363 ORÇAR
236.2036.1/2"500240185165390557,7360684 ORÇAR
236.2048"8003002402074936604401313 ORÇAR
236.2059.1/2"1000390270240556780,55602024 ORÇAR
236.20610.1/5"12504003002606208505602511 ORÇAR

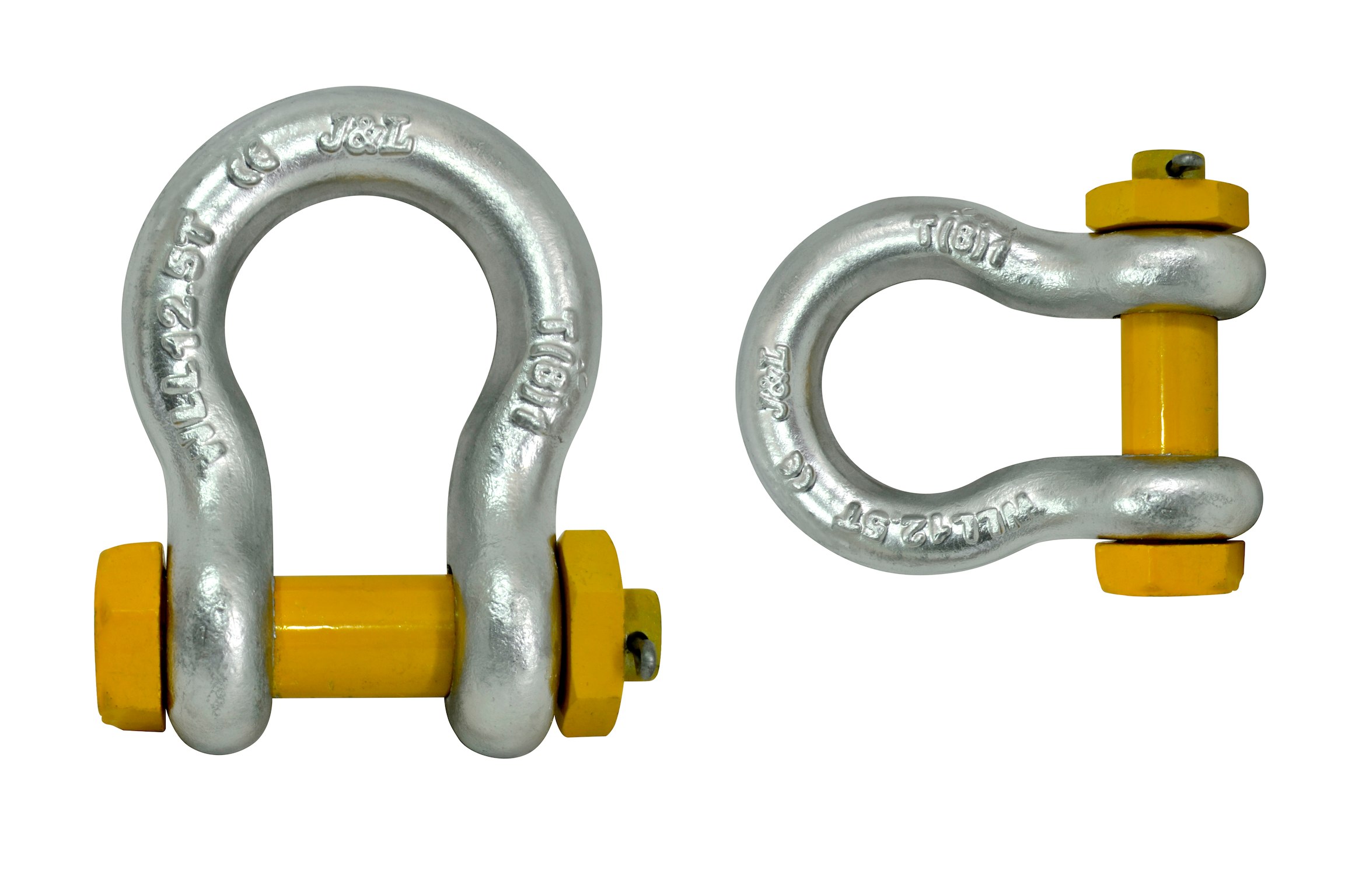

Manilha curva com pino porca e cupilha - Grau 8

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)P (mm)S (mm)O (mm)Peso (kg)
238.1013/8"217129,5239,536,5260,13 ORÇAR
238.1027/16"2,519141127114329,50,22 ORÇAR
238.1031/2"3,2520,51613301348330,31 ORÇAR
238.1045/8"52720163817,560,5430,67 ORÇAR
238.1053/4"73222194620,571,5511,14 ORÇAR
238.1067/8"9,536,52722,55324,584581,76 ORÇAR
238.1071"12,5433025,560,5279568,52,58 ORÇAR
238.1081.1/8"15463329,568,532108743,96 ORÇAR
238.1091.1/4"1851,53633763511982,55,06 ORÇAR
238.1101.3/8"215739368438133,5927,29 ORÇAR
238.1111.1/2"3060,54239924114698,58,75 ORÇAR
238.1121.3/4"40735247106,55717812714,22 ORÇAR
238.1132"5082,560531226119714621 ORÇAR
238.1142.1/2"801057269144,579,526718442,12 ORÇAR
238.1153"11012785761659233020074,80 ORÇAR
238.1163.1/2"140133,59592203104,5371,5228,5123,60 ORÇAR
238.1174"175140110104228,5116368254165,90 ORÇAR

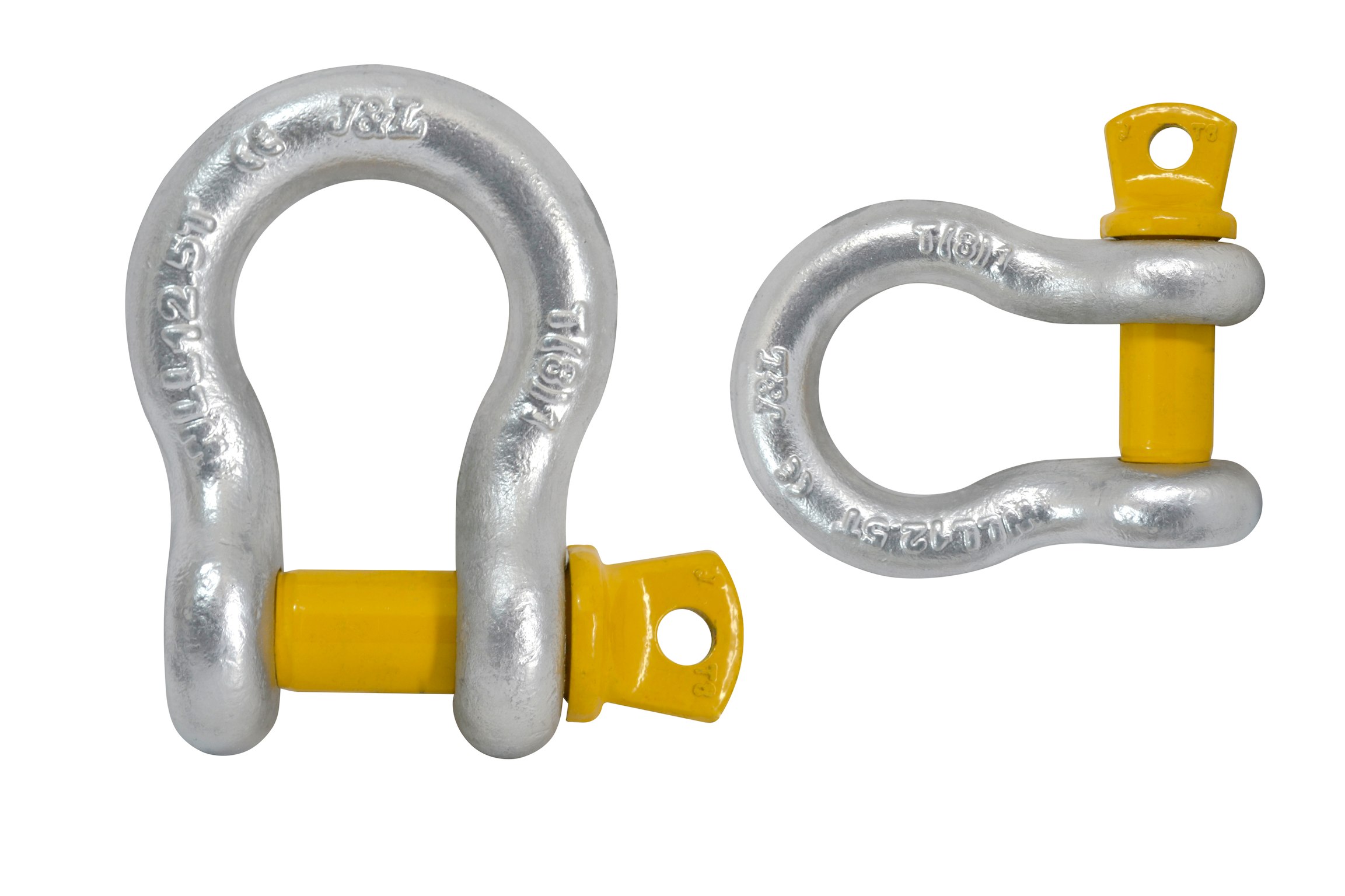

Manilha curva com pino roscado - Grau 8

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)P (mm)S (mm)O (mm)Peso (kg)
238.0013/8"217129,5239,536,5260,13 ORÇAR
238.0027/16"2,519141127114329,50,21 ORÇAR
238.0031/2"3,2520,51613301348330,30 ORÇAR
238.0045/8"52720163817,560,5430,64 ORÇAR
238.0053/4"73222194620,571,5511,09 ORÇAR
238.0067/8"9,536,52722,55324,584581,70 ORÇAR
238.0071"12,5433025,560,5279568,52,50 ORÇAR
238.0081.1/8"15463329,568,532108743,79 ORÇAR
238.0091.1/4"1851,53633763511982,54,98 ORÇAR
238.0101.3/8"215739368438133,5927,04 ORÇAR
238.0111.1/2"3060,54239924114698,58,35 ORÇAR
238.0121.3/4"40735247106,55717812713,72 ORÇAR
238.0132"5082,560531226119714620,33 ORÇAR
238.0142.1/2"801057269144,579,526718440,92 ORÇAR

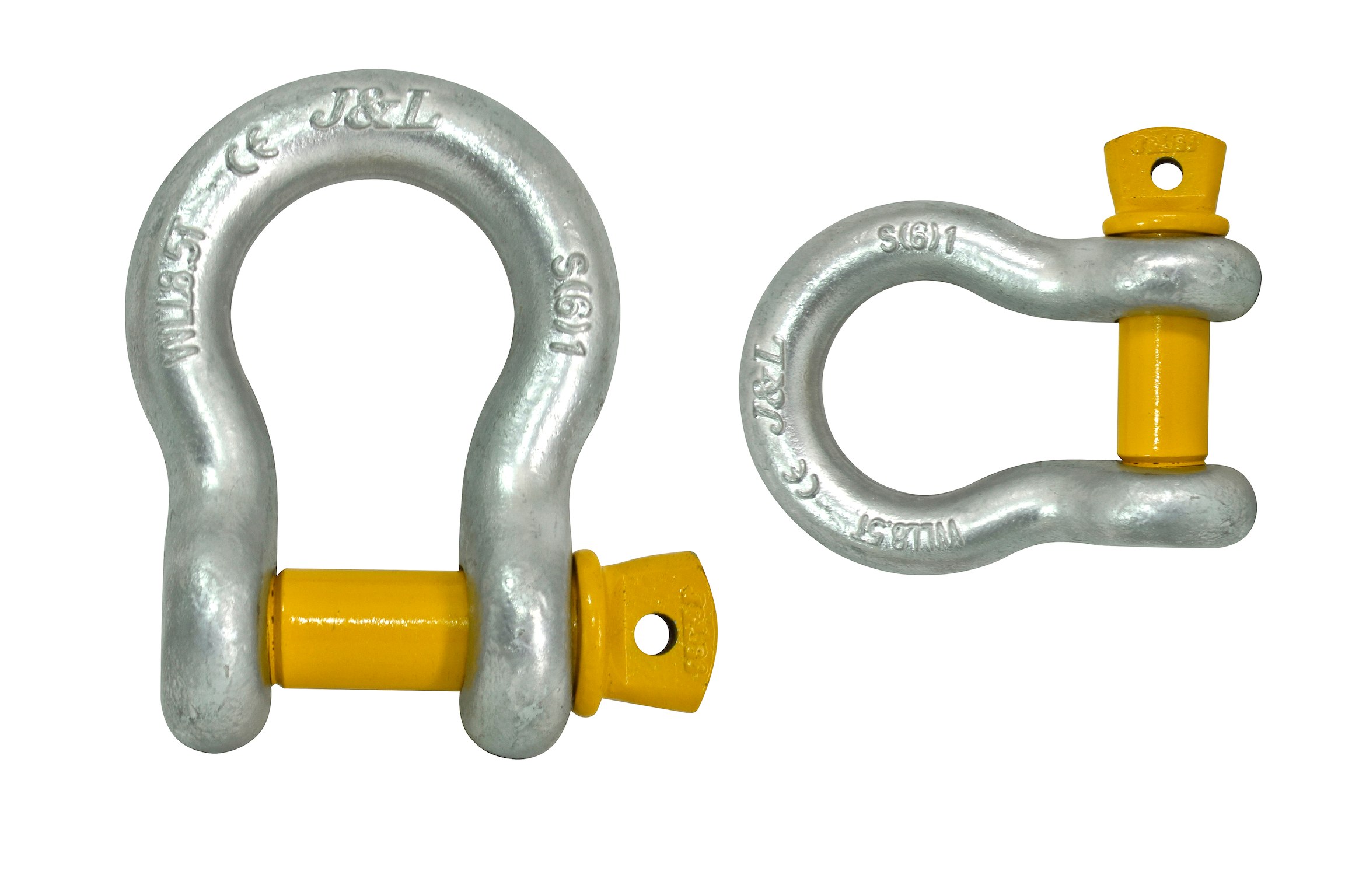

Manilha curva com pino roscado - Grau 6

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)S (mm)O (mm)Peso (kg)
236.0011/4"0,51286,515,529200,05 ORÇAR
236.0025/16"0,7513,5108193121,50,10 ORÇAR
236.0033/8"117129,52336,5260,13 ORÇAR
236.0047/16"1,5191411274329,50,21 ORÇAR
236.0051/2"220,516133048330,30 ORÇAR
236.0065/8"3,2527202163860,5430,64 ORÇAR
236.0073/4"4,753222194671,5511,09 ORÇAR
236.0087/8"6,536,52722,55384581,70 ORÇAR
236.0091"8,5433025,560,59568,52,50 ORÇAR
236.0101.1/8"9,5463329,568,5108743,79 ORÇAR
236.0111.1/4"1251,536337611982,54,89 ORÇAR
236.0121.3/8"13,557393684133,5927,04 ORÇAR
236.0131.1/2"1760,542399214698,58,35 ORÇAR
236.0141.3/4"25735247106,517812713,72 ORÇAR
236.0152"3582,56053122,519714620,33 ORÇAR
236.0162.1/2"55105,57269144,526718440,92 ORÇAR

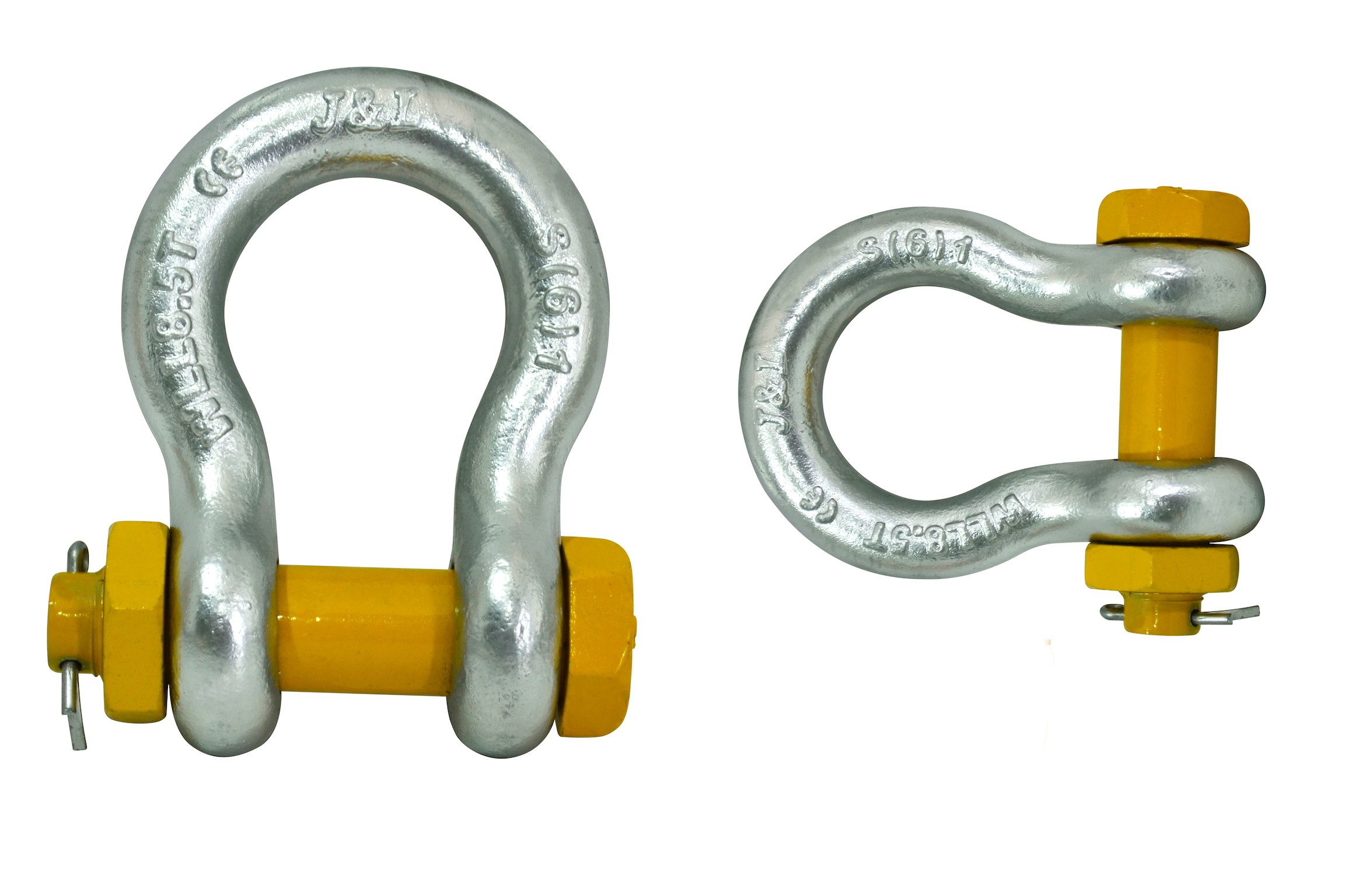

Manilha curva com pino porca e cupilha - Grau 6

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)P (mm)S (mm)O (mm)Peso (kg)
236.1011/4"0,51286,515,56,529200,05 ORÇAR
236.1025/16"0,7513,51081983121,50,10 ORÇAR
236.1033/8"117129,5239,536,5260,13 ORÇAR
236.1047/16"1,519141127114329,50,22 ORÇAR
236.1051/2"220,51613301348330,31 ORÇAR
236.1065/8"3,252720163817,560,5430,67 ORÇAR
236.1073/4"4,753222194620,571,5511,14 ORÇAR
236.1087/8"6,536,52722,55324,584581,76 ORÇAR
236.1091"8,5433025,560,5279568,52,58 ORÇAR
236.1101.1/8"9,5463329,568,532108743,96 ORÇAR
236.1111.1/4"1251,53633763511982,55,06 ORÇAR
236.1121.3/8"13,55739368438133,5927,29 ORÇAR
236.1131.1/2"1760,54239924114698,58,75 ORÇAR
236.1141.3/4"25735247106,55717812714,22 ORÇAR
236.1152"3582,560531226119714621,00 ORÇAR
236.1162.1/2"551057269144,579,526718442,12 ORÇAR
236.1173"8512785761659233020074,80 ORÇAR
236.1183.1/2"120133,59592203104,5371,5228,5123,60 ORÇAR
236.1194"150140110104228,5116368254165,90 ORÇAR

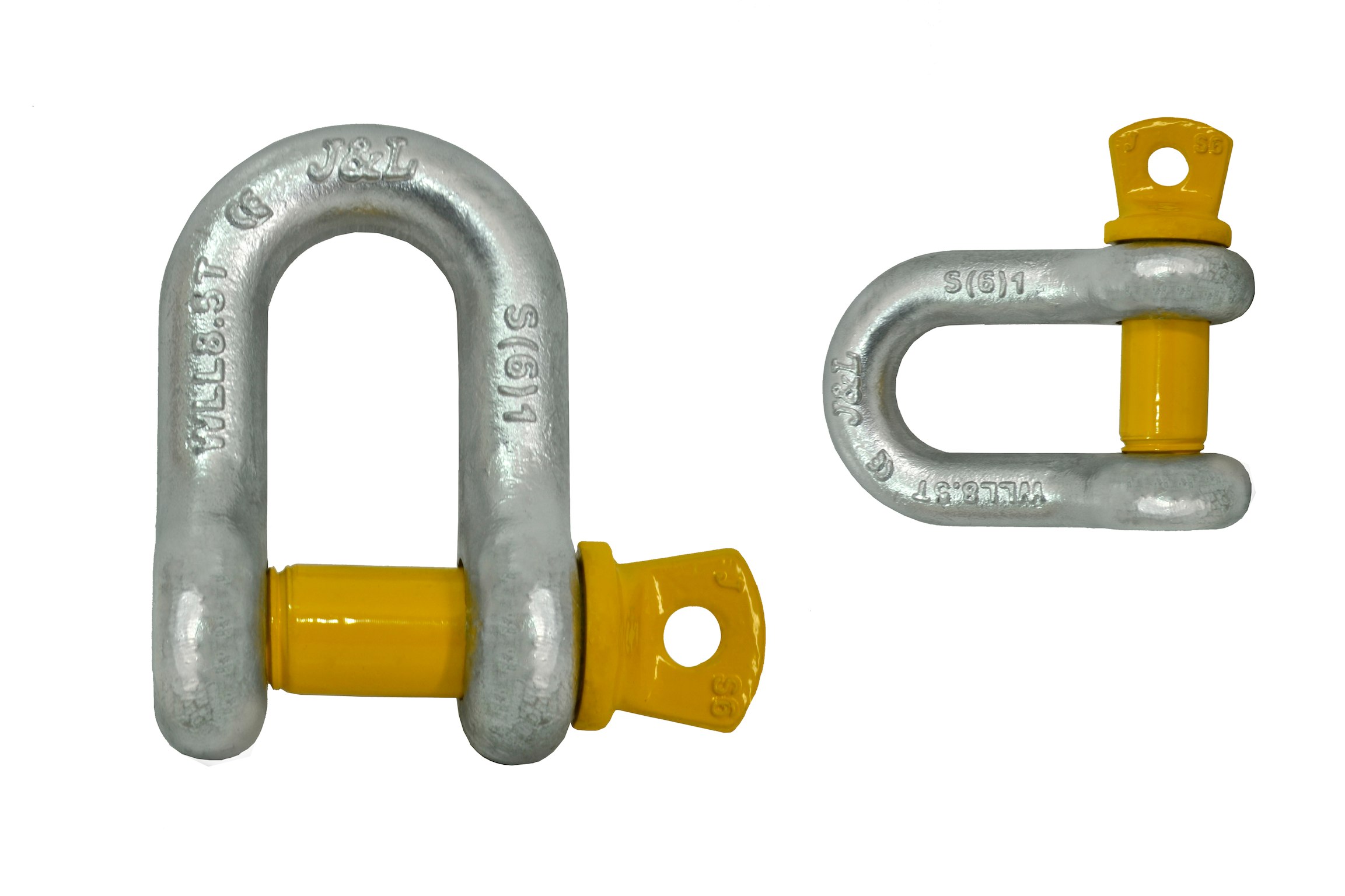

Manilha reta com pino roscado - Grau 6

CódigoPolegadasCMT (t)W (mm)D (mm)d (mm)E (mm)P (mm)S (mm)Peso (kg)
235.0011/4"0,51286,515,56,5220,06 ORÇAR
235.0025/16"0,7513,5108198260,10 ORÇAR
235.0033/8"117129,5239,5320,13 ORÇAR
235.0047/16"1,5191411271136,50,21 ORÇAR
235.0051/2"220,51613301341,50,28 ORÇAR
235.0065/8"3,252720163816510,60 ORÇAR
235.0073/4"4,753222194620,560,51,04 ORÇAR
235.0087/8"6,536,52722,55324,571,51,63 ORÇAR
235.0091"8,5433025,560,525,5812,38 ORÇAR
235.0101.1/8"9,546332968,532913,59 ORÇAR
235.0111.1/4"1251,5363276351004,65 ORÇAR
235.0121.3/8"13,557393584381116,71 ORÇAR
235.0131.1/2"1760,5423892411228,05 ORÇAR
235.0141.3/4"25735244,5106,55414613,18 ORÇAR
235.0152"3582,5605112251171,519,30 ORÇAR
235.0162.1/2"551057266,5144,566,520337,22 ORÇAR



Manilha Flat

CódigoCMT (t)W (mm)D (mm)P (mm)A (mm)O (mm)S (mm)Peso (kg)
238.2015585571005516024032,6 ORÇAR
238.20285110761307520031078,4 ORÇAR
238.2031201308515085220365109 ORÇAR
238.2041501409517090250390154,8 ORÇAR
238.205200150105205100280460251,8 ORÇAR
238.206300185134265120350630451,7 ORÇAR
238.207400220160320145370650758,9 ORÇAR
238.208500250180340160450680803 ORÇAR
238.2096002752003701704907401031 ORÇAR
238.2107003002154001905407501260 ORÇAR
238.2118003252304202005548501710 ORÇAR
238.2129003502554402205848501980 ORÇAR
238.21310003802704602406148502350 ORÇAR
238.21412504303005302606449302950 ORÇAR
238.21515004603205602806809503500 ORÇAR
