Patola

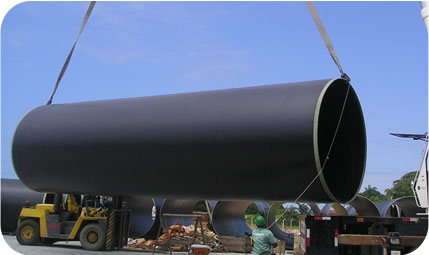

FOTOS DE PATOLA

DESCRIÇÃO DO PRODUTO

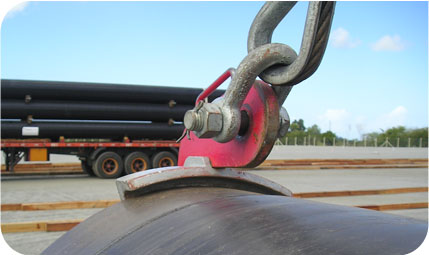

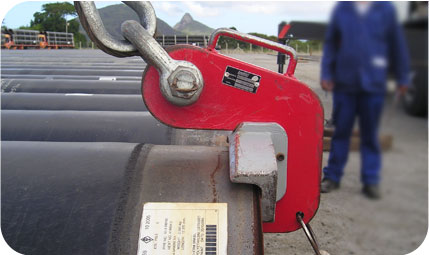

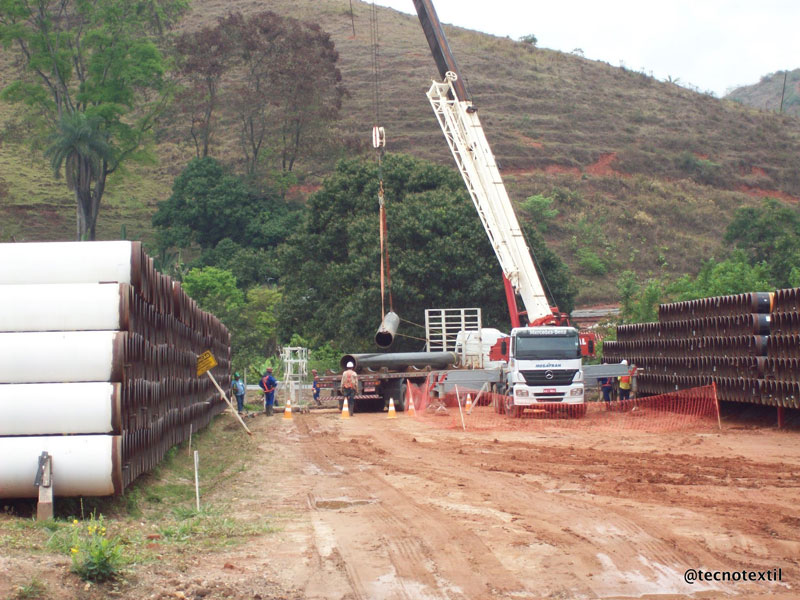

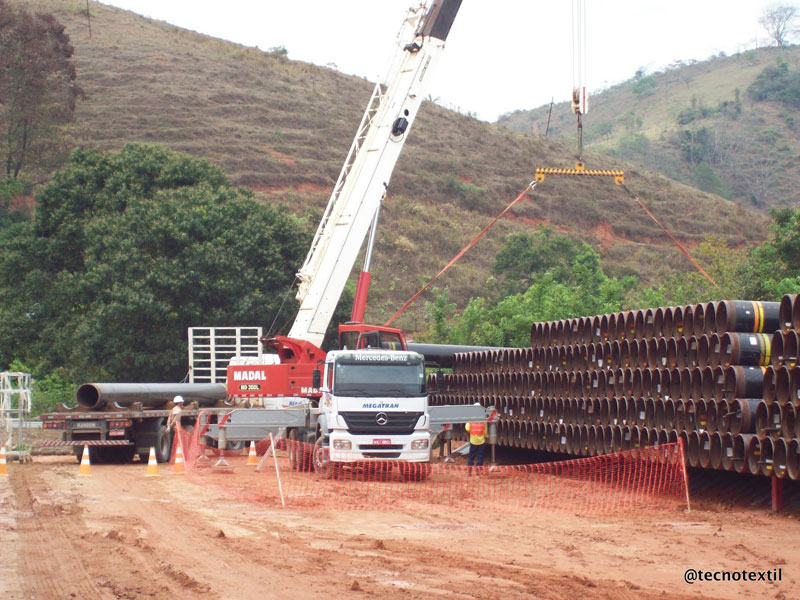

Indicada para obras de montagem de dutos e transportadores que movimentam tubos.

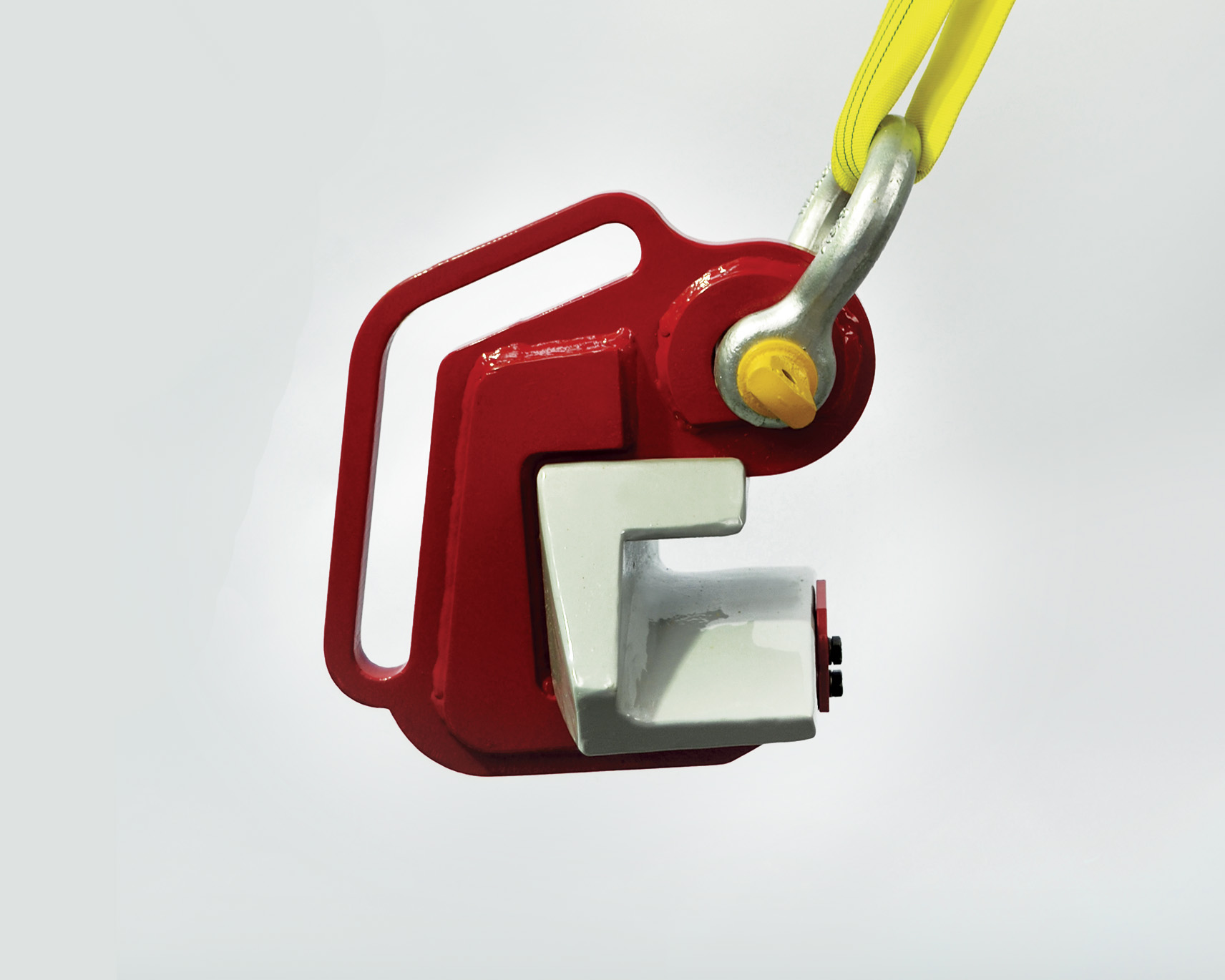

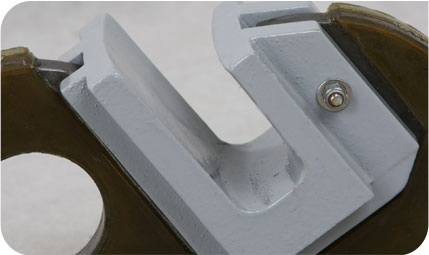

O conjunto é composto por duas peças: suporte de aço e sapata fundida em poliuretano. A sapata tem o raio de apoio dimensionado para o diâmetro do tubo a ser movimentado, pode ser fornecido como refil.

ORÇAMENTO

AVISO IMPORTANTE

NÃO UTILIZAR EM CANTOS VIVOS OU ARESTAS SEM AS DEVIDAS PROTEÇÕES; NÃO EXCEDER A CARGA DE TRABALHO.

CARACTERÍSTICAS

O KIT Patola para movimentação de tubos, patenteado pela TECNOTEXTIL, foi desenvolvido para suprir diferentes necessidades nas movimentações de tubos em várias situações: montagem de dutos, empresas fabricantes, logística, estocagem e utilização em campo.

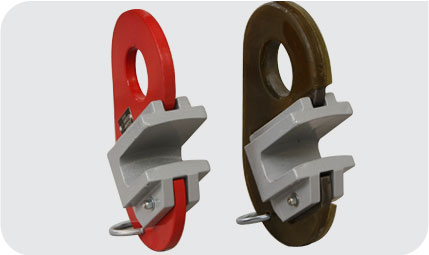

O KIT é composto por três peças: manilha (dimensionada para a capacidade), suporte de carga em aço e sapata em alumínio. Permite encaixe perfeito de acordo com o diâmetro do tubo, o que minimiza o risco de acidentes sem danificar ou marcar os tubos.

VANTAGENS

  • Ideal na aplicação em tubos com revestimento interno;
  • 2 vezes mais leve do que a sapata em alumínio;
  • Suporte com pega ergonômica;
  • Maior resistência a impactos;
  • Maior resistência à abrasão;
  • Fabricado conforme norma NBR 8400;
  • Sistema de rastreabilidade por KIT produzido;
  • Ideal na aplicação em tubos com revestimento interno;
  • Suporte com pega ergonômica;
  • Maior resistência a impactos e abrasão;
  • Menos suscetível a trinca ou quebra;
  • Conjunto com certificação de qualidade.

TABELAS TÉCNICAS


KIT PATOLA

( suporte + sapata + manilha )

CódigoDiâmetro dos tubosCMT (t) (PAR)Espessura máxima do tubo (mm)Peso (kg)Cinta Grab 2 pernas recomendada (capacidade em kg)
9PAP0606"1121,361.400 ORÇAR
9PAP0808"2125,602.800 ORÇAR
9PAP1010"2125,602.800 ORÇAR
9PAP1212"2226,002.800 ORÇAR
9PAP1414"5229,805.600 ORÇAR
9PAP1616"52210,005.600 ORÇAR
9PAP1818"52710,205.600 ORÇAR
9PAP2020"6,52711,607.000 ORÇAR
9PAP2222"6,52712,007.000 ORÇAR
9PAP2424"6,52712,207.000 ORÇAR
9PAP2626"6,52712,607.000 ORÇAR
9PAP2828"6,52714,207.000 ORÇAR
9PAP3030"84220,608.400 ORÇAR
9PAP3232"84221,208.400 ORÇAR
9PAP3434"84221,408.400 ORÇAR
9PAP3636"84222,408.400 ORÇAR
9PAP3838"84222,808.400 ORÇAR
9PAP4040"84222,208.400 ORÇAR



KIT PATOLA

Side Boom tubos

CódigoDiâmetro dos tubosCMT (t) (PAR)Espessura máxima do tubo (mm)Peso (kg)Cinta Grab 2 pernas recomendada (capacidade em kg)
9PAS1818"63216,907.000 ORÇAR
9PAS2020"63219,807.000 ORÇAR
9PAS2222"63220,007.000 ORÇAR
9PAS2424"73220,007.000 ORÇAR
9PAS2626"73221,407.000 ORÇAR
9PAS2828"73222,807.000 ORÇAR



PATOLA UNIVERSAL

CódigoDiâmetro dos tubosCMT (t) (PAR)Espessura máxima do tubo (mm)Peso (kg)Cinta Grab 2 pernas recomendada (capacidade em kg)
9PAU0404" a 10"0,6070,621.400 ORÇAR
9PAU10>8"3378,402.800 ORÇAR
9PAU0808" a 28"53911,005.600 ORÇAR
9PCU0808" a 28"73911,87.000 ORÇAR
